Λεπτομέρειες:
|
| Τύπος εξωθητών: | 55/110 ΚΩΝΙΚΟΣ ΔΙΠΛΗ ΒΙΔΑ EXTRUDER | ΜΕΓΕΘΟΣ ΠΡΟΦΙΛ: | 1180mm |
|---|---|---|---|
| Δύναμη μηχανών: | 22kw | Πρώτη ύλη: | PVC ΣΚΟΝΗ & ΠΡΟΣΘΕΤΑ |
| ΑΠΟΣΤΥΛΩΣΕΙΣ: | ΔΥΟ ΑΝΕΞΑΡΤΗΤΕΣ ΚΟΜΠΕΣ | ΠΙΝΑΚΑΣ ΒΑΘΜΟΝΟΜΗΣΗΣ: | ΜΗΚΟΣ ΟΚΤΩ ΜΕΤΡΑ |
| Μέθοδος συσκευασίας: | ΞΥΛΙΝΟ ΚΟΥΤΙ ΚΑΙ ΣΥΣΚΕΥΑΣΙΑ ΦΙΜ | Μέγεθος σχεδιαγράμματος: | Σύμφωνα με το σχέδιο των πελατών |
| Χρόνος παράδοσης: | μέσα σε 90 ημέρες | ||
| Υψηλό φως: | Γραμμή παραγωγής για την εξάτμιση προφίλ PVC,22KW γραμμή εκτόξευσης προφίλ PVC,Η γραμμή εκτόξευσης προφίλ PVC 1180 MM |
||
Γραμμή παραγωγής προφίλ PVC ειδικού σχήματος
περιγραφή προϊόντος
Για την κατασκευή προφίλ pvc ειδικού σχήματος, η γραμμή διέλασης έχει σχεδιαστεί προσαρμοσμένη στις απαιτήσεις των πελατών.Μετά την υπογραφή της σύμβασης πώλησης, οι πελάτες μας στέλνουν το δείγμα προφίλ που θέλουν να παράγουν σε εμάς.Λαμβάνοντας το δείγμα σχεδιάζουμε το καλούπι.
Λεπτομέρειες σχεδίασης:
Για αυτήν τη γραμμή εξώθησης προφίλ pvc, οι πελάτες μας θέλουν να παράγουν ένα προφίλ ειδικού σχήματος.Επιλέγουμε λοιπόν εξωθητήρα SJSZ55/110 22kw.Ο εξωθητήρας ελέγχεται με κουμπιά.Διαθέτει ηλεκτρολογικούς εργολάβους ABB inverter και Schnider.Το καλούπι είναι ειδικά επεξεργασμένο για να διατηρείται το προφίλ με καλή απόδοση.Το τραπέζι βαθμονόμησής μας έχει μήκος 8 μέτρα.Όλα τα εξαρτήματα σύνδεσης για τον πίνακα βαθμονόμησης είναι 3mm SUS304.Το λάστιχο έλξης μας έχει ειδικές καμπυλότητες που εξασφαλίζουν τη δύναμη έλξης του προφίλ.Κατά τη δοκιμαστική λειτουργία αυτής της γραμμής, η μηχανή μας εξωθεί το τέλειο προφίλ.
Προδιαγραφές
| Μοντέλο | LB180 | LB240 | LB300 | LB600 |
| Μέγιστο πλάτος προϊόντων (mm) | 180 | 240 | 300 | 600 |
| Μοντέλο βίδας | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| Ισχύς κινητήρα | 22 KW | 37 KW | 37 KW | 55 KW |
| Νερό ψύξης (m3/h) | 5 | 7 | 7 | 10 |
| Συμπιεστής (m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| Συνολικό μήκος (m) | 18μ | 22μ | 22μ | 25μ |
Λεπτομέρεια προϊόντος

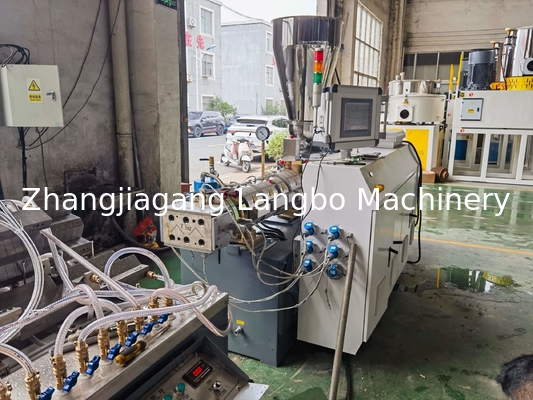

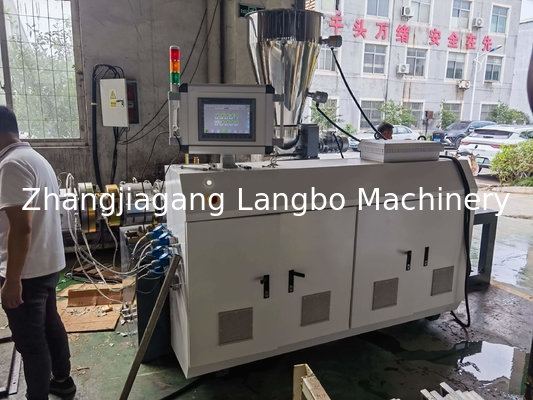

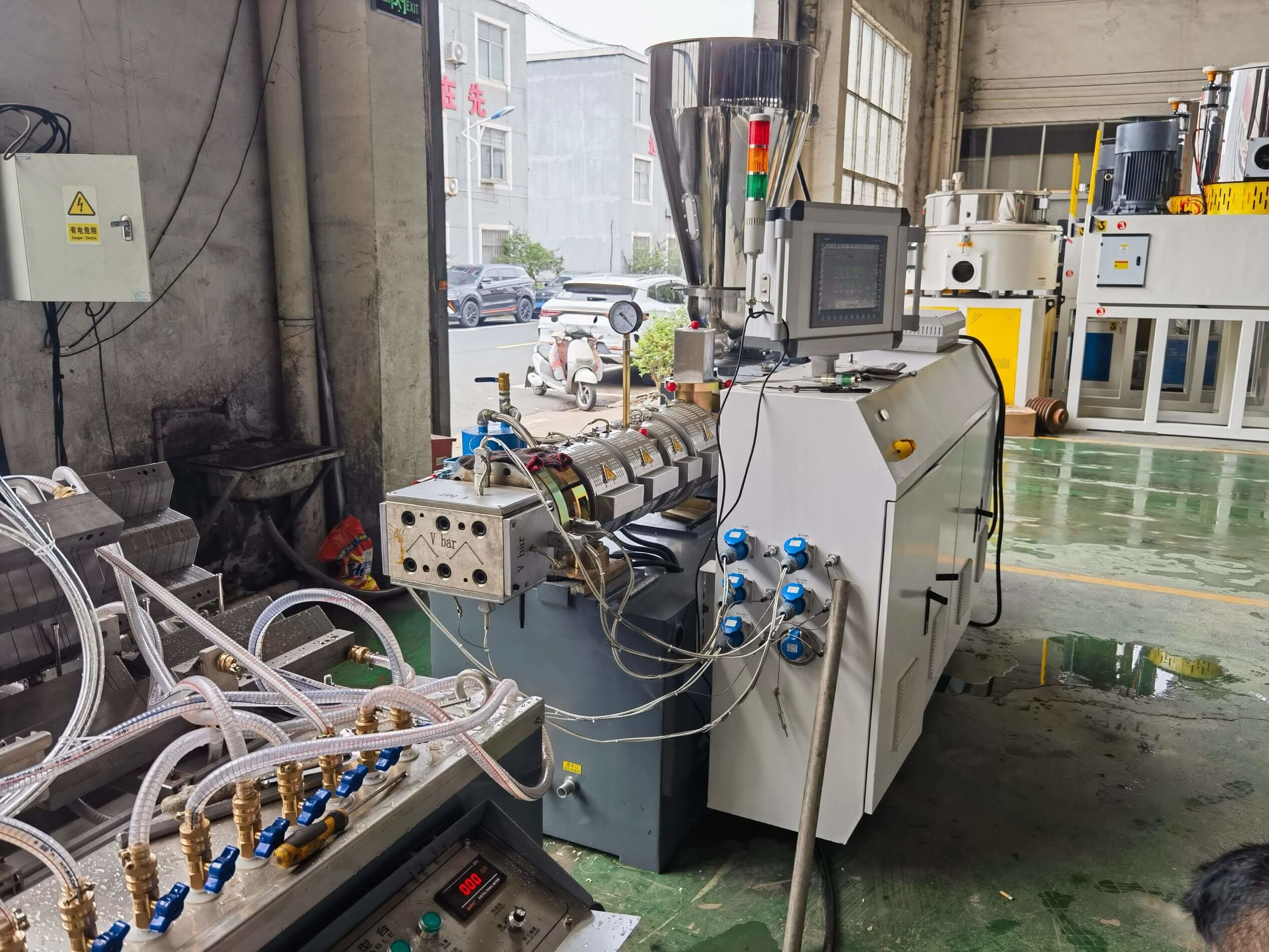

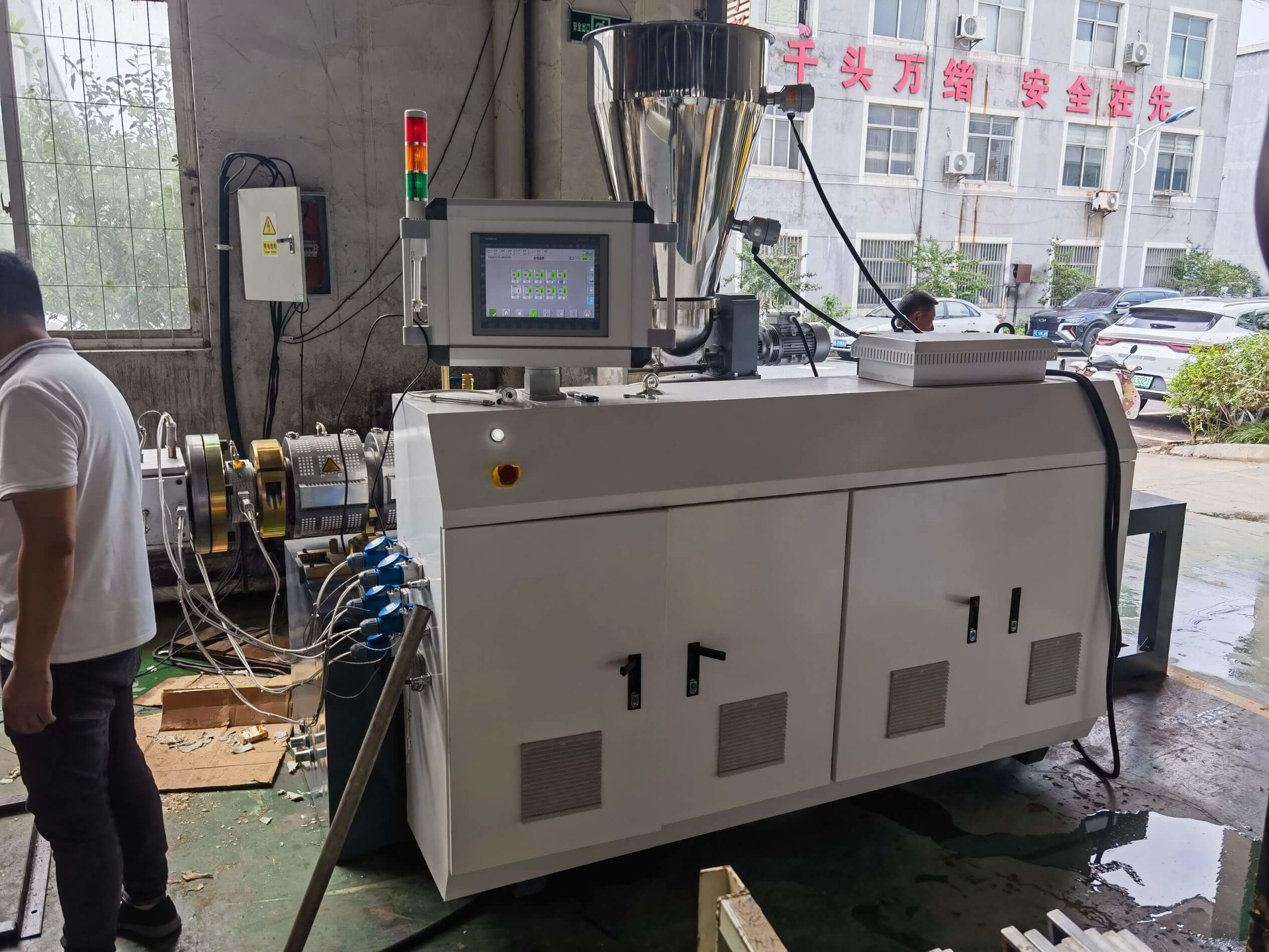

Κωνικός εξωθητήρας διπλής βίδας
Οι βίδες έχουν σχεδιαστεί και κατασκευαστεί ειδικά για την επεξεργασία μίγματος ξηρής σκόνης pvc.Ο σχεδιασμός του κωνικού εξωθητήρα διπλού κοχλία μας ανταποκρίνεται στα χαρακτηριστικά των πρώτων υλών εξασφαλίζοντας ομοιογενές μείγμα, καλύτερη πλαστικοποίηση και απόδοση μεταφοράς.Ο σύγχρονος κινητήρας μόνιμου μαγνήτη παρέχει υψηλή ενεργειακή απόδοση για τον εξωθητή.Εξοπλισμένο με σύστημα ελέγχου PLC, συνειδητοποίησε τον έλεγχο ολόκληρης της γραμμής παραγωγής σε ένα χώρο.
Μούχλα
Το καλούπι μας υποβάλλεται σε επεξεργασία με σφυρηλάτηση 40Gr και επικάλυψη σκληρού χρωμίου στην επιφάνεια.Το υλικό των ολόκληρων μανικιών βαθμονόμησης Vacuum είναι χαλκός

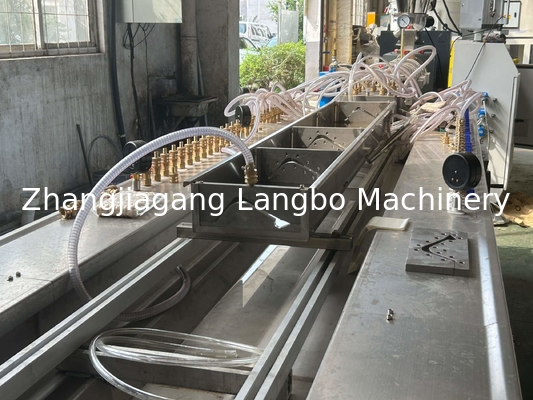

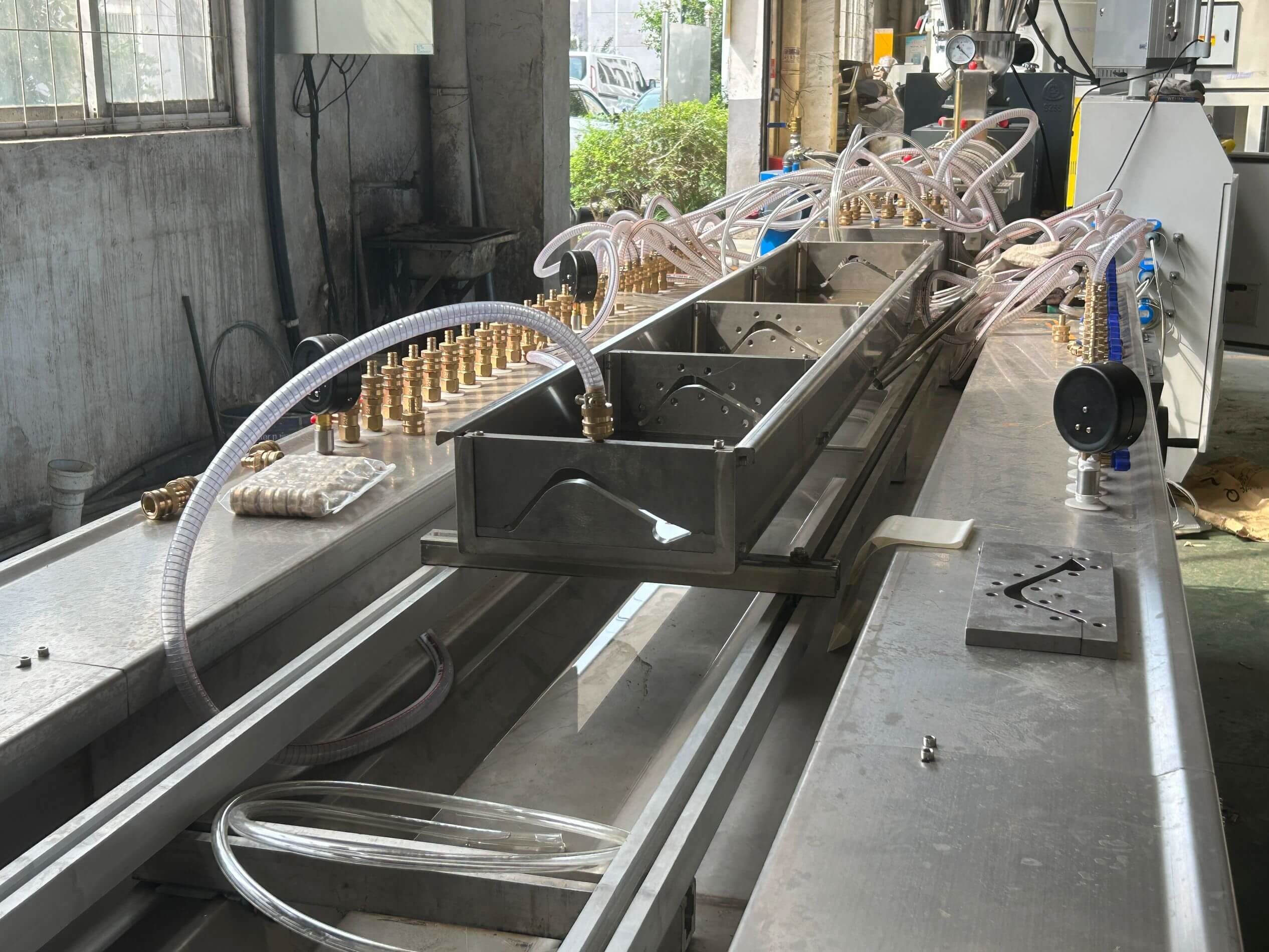

Πίνακας βαθμονόμησης
Ο πίνακας βαθμονόμησης έχει σταθερό πλαίσιο από χάλυβα και ολόκληρο το υλικό του σώματος είναι από ανοξείδωτο χάλυβα SUS 304.Διαθέτουμε σύστημα ρύθμισης θέσης πολλαπλών διαστάσεων.Με την πολύτιμη διάταξη των αντλιών νερού και του βαθμονομητή κενού, το προφίλ PVC θα διαμορφώνεται και θα ψύχεται γρήγορα.Το αρκετό μήκος του τραπεζιού βαθμονόμησης εξασφαλίζει τη διαμόρφωση του προφίλ PVC

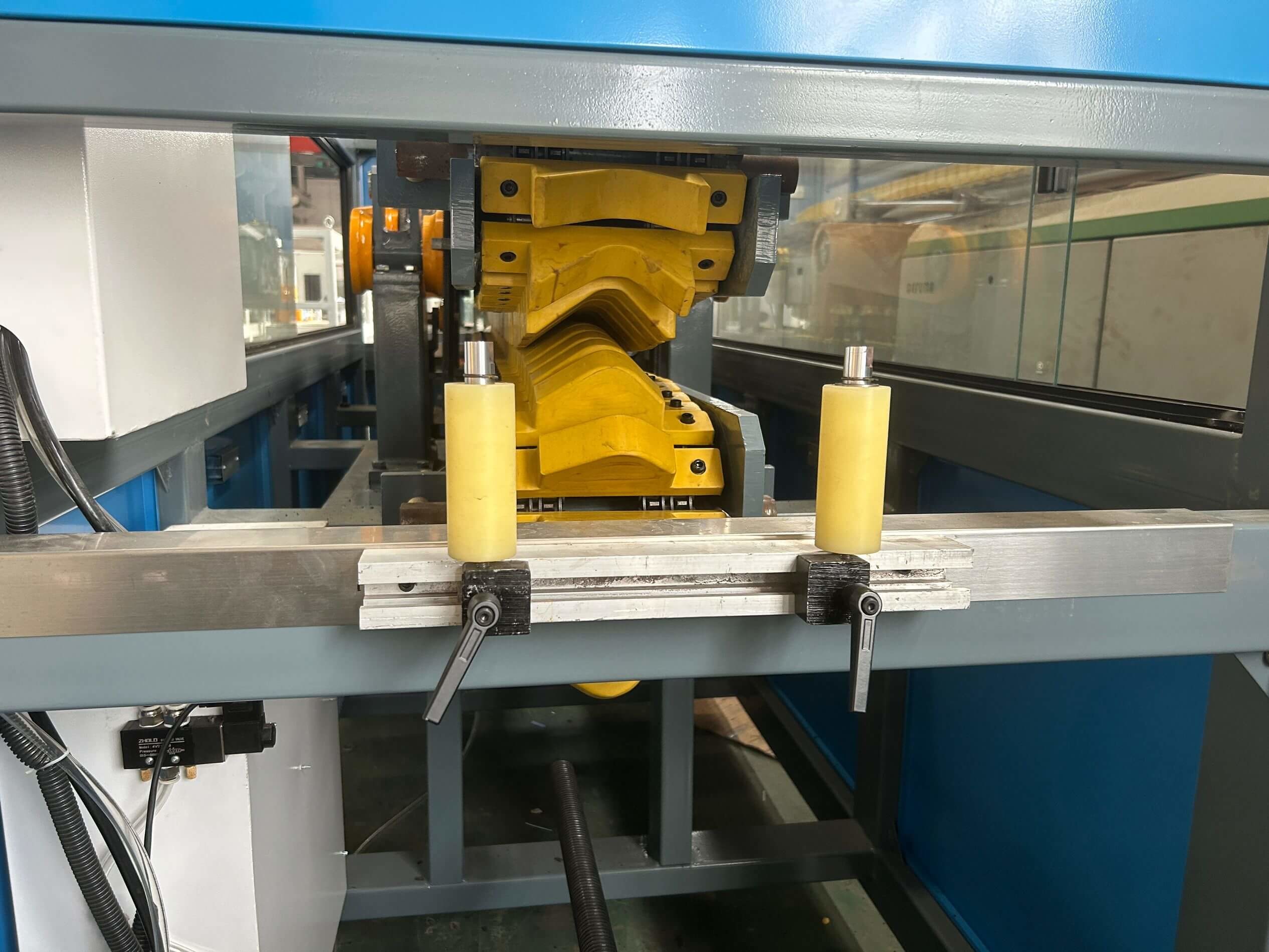

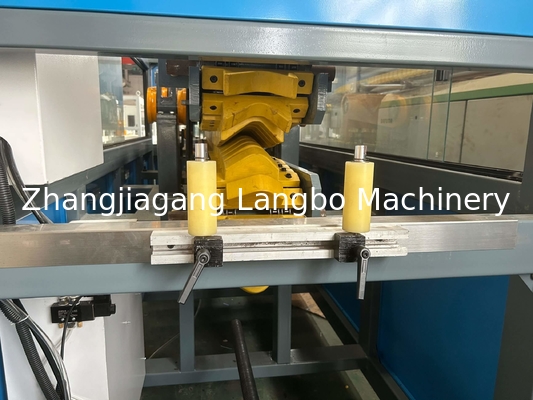

Μεταφορά
Η κατανομή της δύναμης κατά μήκος κάθε κάμπιας έχει επαρκή δύναμη έλξης.Προσφέρουμε λάστιχο καλής ποιότητας για το μηχάνημα μεταφοράς.Η πνευματική πίεση ευνοεί την εύκολη ρύθμιση και την προστασία του προϊόντος.

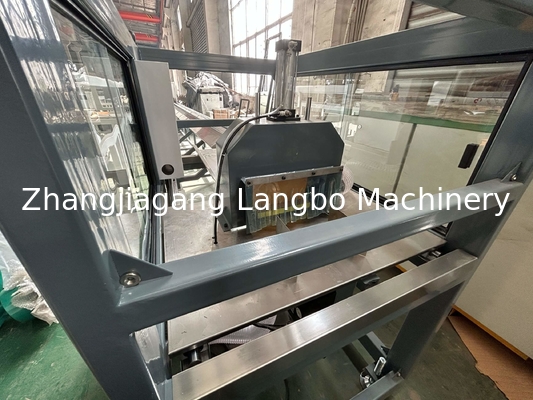

Κόπτης
Υιοθετεί τη μέθοδο κοπής πριονιού.Είναι αρκετά αιχμηρό ώστε να κόβει το προφίλ pvc χωρίς να καταστρέφει την εσωτερική του δομή.

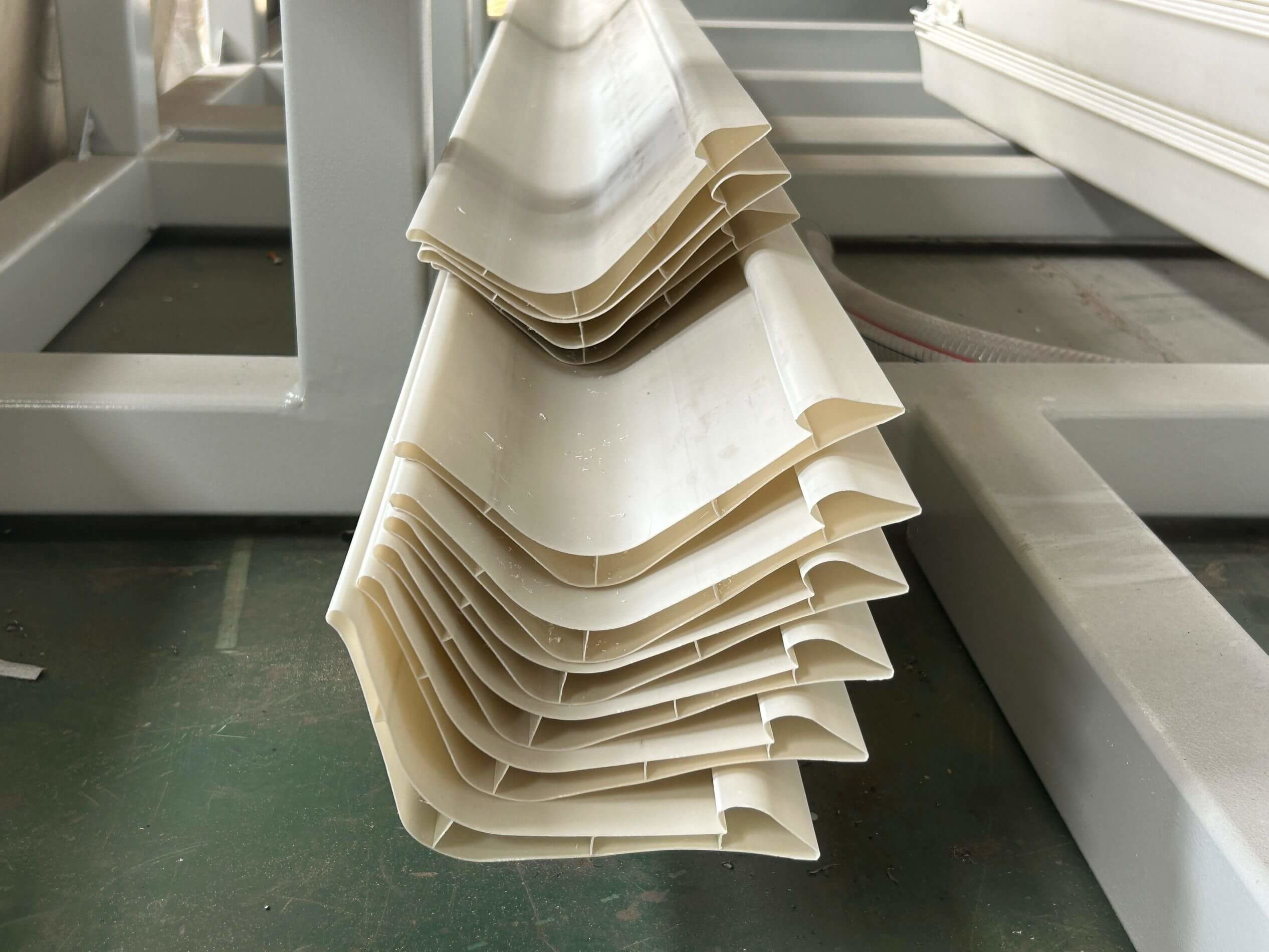

Ολοκληρωμένο προϊόν
Τα εξωθημένα προϊόντα έχουν πολύπλοκη δομή και λεία επιφάνεια.
